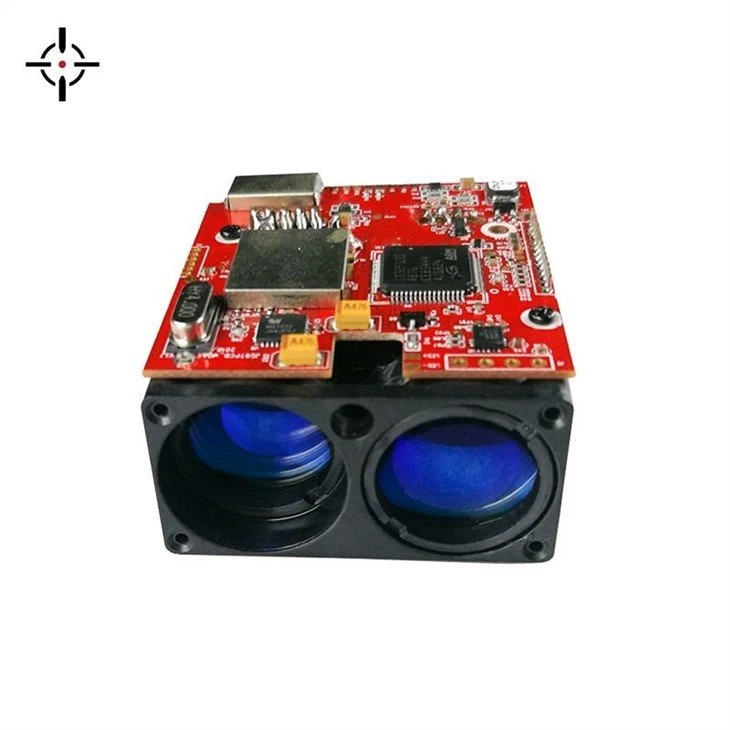

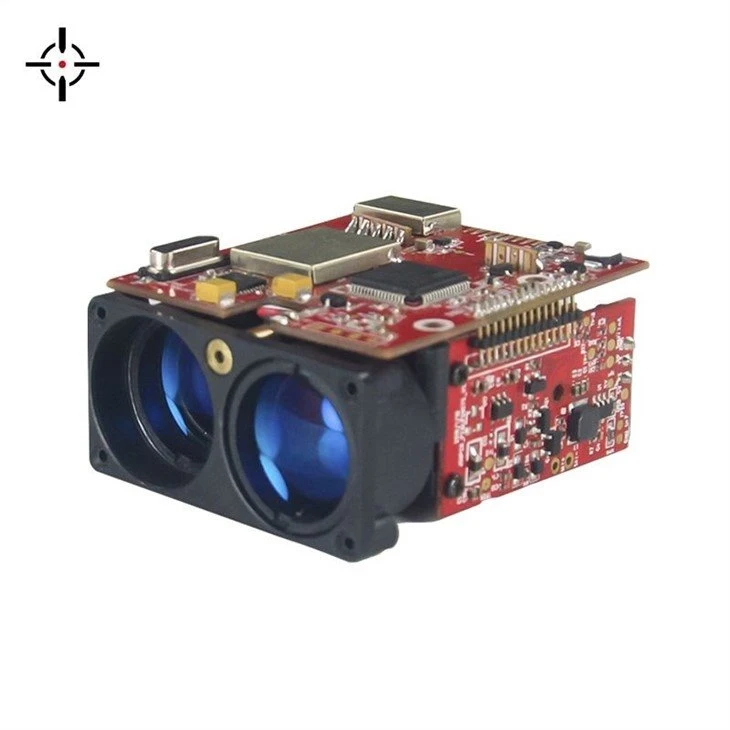

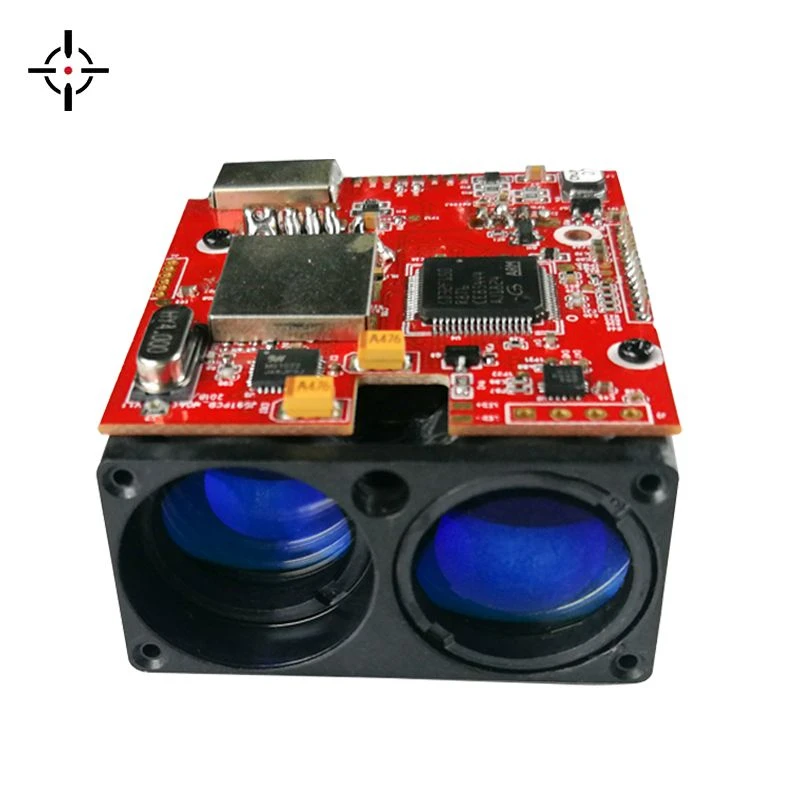

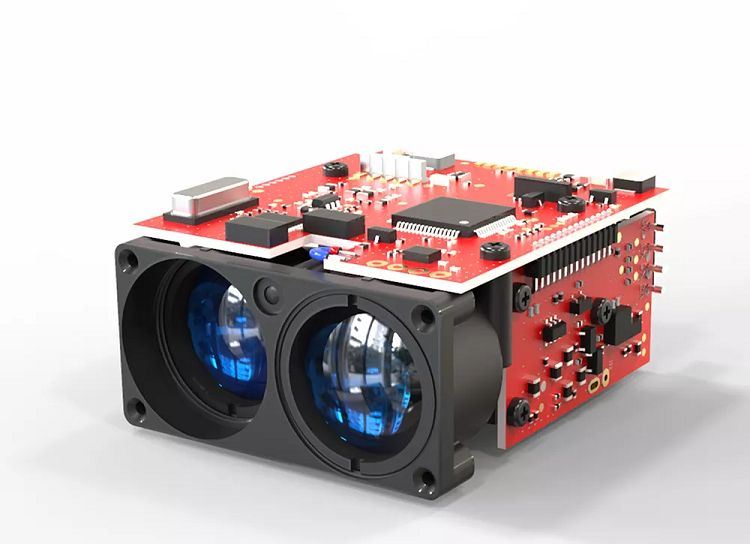

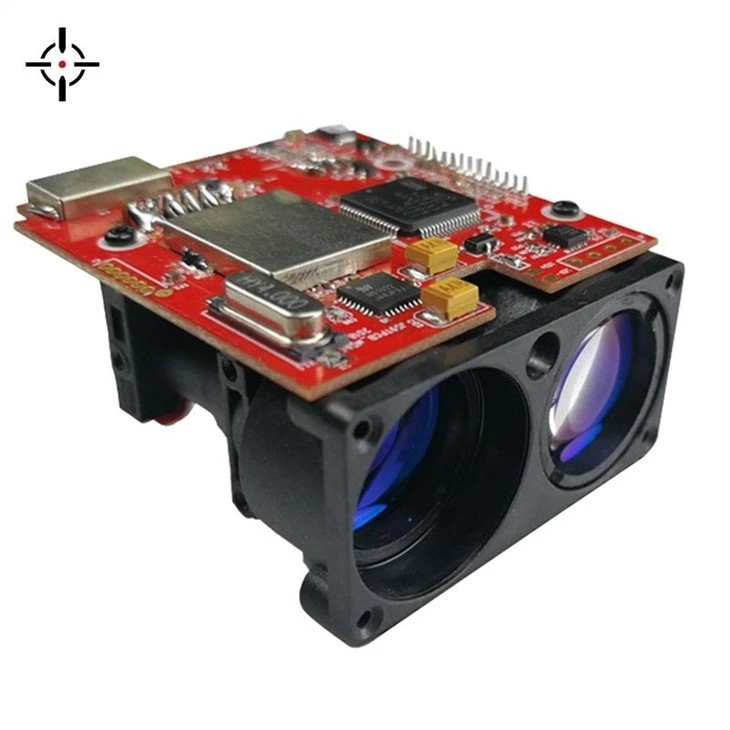

2 km lazerinis diapazono ieškiklio modulis
Lazerio diapazono modulis gali realizuoti nekontaktinį ir nepertraukiamą diapazoną. Jis turi stabilaus matavimo tikslumo, mažo dydžio, lengvo svorio, patogaus montavimo ir plataus darbinės temperatūros diapazono privalumus. Jis tinka integruoti į įvairias optinės elektroninės įrangos platformas, tokias kaip naktinio matymo akiniai, dronų ankšti ir kt.
Produkto parametras
Produkto pavadinimas | Lazerinis diapazono modulis |
Matavimo diapazonas | 5~600/ 1000/ 1500/ 3000m |
Diapazono tikslumas | 5~ 100 m, ±0,5 m; 100 ~ 400 m, ±1 m; >400m, ±0,4%m |
Diapazono dažnis | 10HZ(Galima pritaikyti didesnį dažnį) |
duomenų formatas | Šešioliktainis |
Baudų tarifas | 9600 ~230400bps (Universalus) |
Lazerio skirtumų kampas | 3mrad |
Lazerio tipas | 905nm |
Lazerio saugos lygis | 1 klasė |
Darbo įtampa | 3~5V |
Darbo srovė | 110 mA |
Maitinimo | Serijinis prievado maitinimo šaltinis |
Produkto svoris | 36g |
Dydis | 57 mm*26mm*42mm |
Darbinė temperatūra | -20°C ~50°C (-4~122°F) |
Duomenų sąsaja | TTL (adapterio linija galima perjungti į RS232) |
Atsparumas smūgiams | 800G/ms(10 kartą/s) |
Greitas matavimas: pradėkite matavimą iš karto po įjungimo. Tie patys kabeliai, naudojami elektros energijai ir duomenų perdimui. Pateikite išsamų komunikacijos protokolą, kad palengvintumėte klientų integraciją.

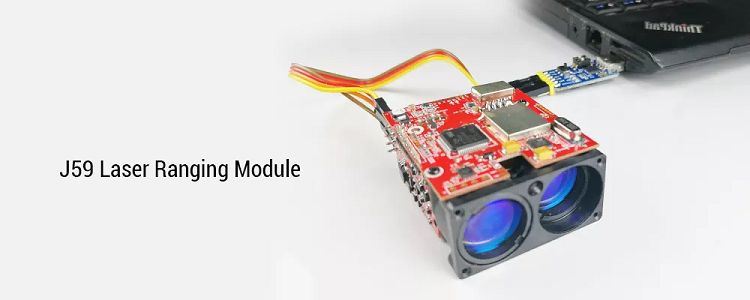

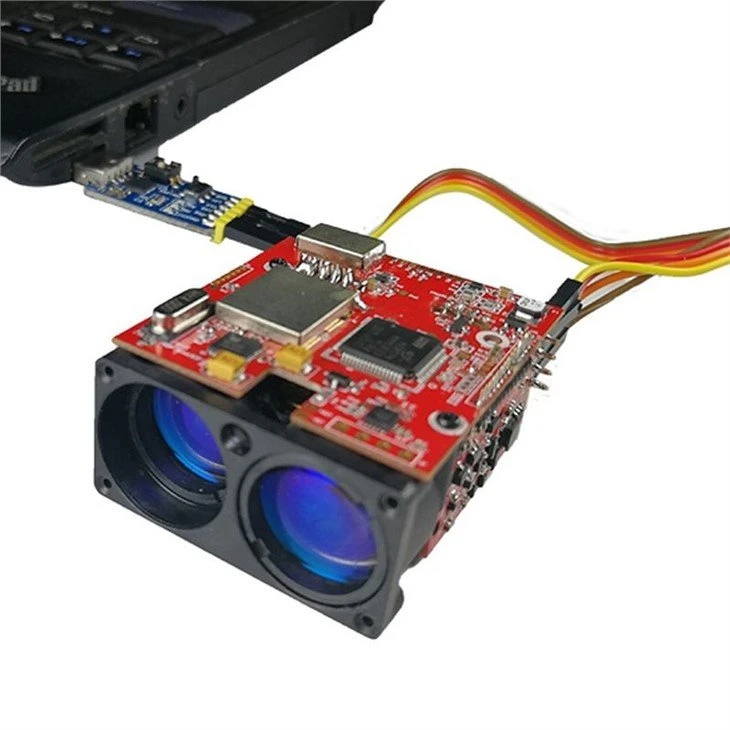

Lazerio diapazono modulis turi didelį integracijos laipsnį, mažą energijos suvartojimą ir lengvą svorį. Jis užtikrina greitą ir tikslų atstumo matavimą pagrindinei valdymo sistemai, kurio atstumas yra 1±m. Jis turi TTL sąsają (gali tiesiogiai bendrauti su MCU) arba RS232 serijinį prievadą per adapterį.
Lazerinis modulis yra labai integruotas, mažas energijos suvartojimas, lengvasis diapazono jutiklis. kad gali būti lengvai integruotas į taikikliai, naktinio matymo prietaisai, terminio vaizdo kameros ir kiti produktai, siekiant greitai padidinti diapazono funkcija.
Matavimo aspektai
1) Tikslinė forma: kai taikinys yra per mažas arba netolygus, sumažėja diapazono pajėgumas ir atitinkamas diapazonas.
2) Matavimo kampas: Diapazono gebėjimas būtų geresnis, jei išmatuotas objektas būtų vertikalus su lazerio emisijos kryptimi, tuo didesnis diapazono atsako greitis, Priešingai, bus sumažintas diapazono gebėjimas ir atsako greitis; Gali būti, kad matavimo diapazonas negali atitikti vadove nurodytų diapazono galimybių tam tikromis ekstremaliomis sąlygomis.
