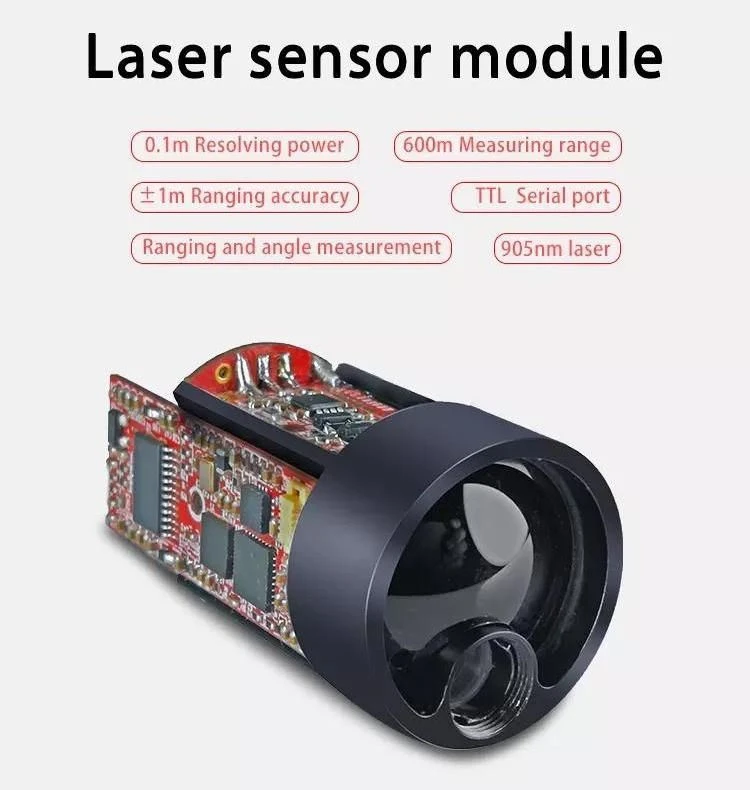

Lazerio diapazono jutiklio modulis turi 905 nm lazerį, kuris pasižymi greitu duomenų rinkimo greičiu, dideliu tikslumu ir yra labai patogus naudoti. Jo skiriamoji galia yra 0,1 metro, o TTL nuoseklusis prievadas gali būti naudojamas diapazonui ir kampo matavimui. Jo matavimo diapazonas yra iki 600 m. Be to, mūsų įmonė turi profesionalią gamybos įrangą ir patyrusius gamintojus, o prieš išsiunčiant gaminį atliekame kelis bandymus, o tai gali užtikrinti kiekvieno lazerio diapazono jutiklio modulio kokybę.
Produkto savybės
Lazerio diapazono jutiklio modulis priima 905 nm puslaidininkinį lazerį, kurio diapazono skiriamoji geba yra 0,1 m, o diapazono tikslumas - 1 m, o tai gali užtikrinti greitą ir tikslų pagrindinės valdymo sistemos diapazoną. Lazerio diapazono jutiklio modulis tinka matuoti objektus, pasižyminčius dideliu atspindžiu (pvz., Greitkelio ženklų rėmus), vidutinio atspindžio objektus (pvz., Pastatų sienas) ir objektus su mažu atspindžiu (pvz., Medžius, golfo vėliavas, telefono stulpus, gyvūnų laukimą). Tačiau tam tikru mastu lazerio diapazono jutiklio modulio matavimo diapazonas bus atitinkamai sumažintas.
Produkto parametrai
Techniniai rodikliai | Našumo parametras | Našumo parametras |
D funkcijos techniniai rodikliai | H/AH/V funkcijų techniniai indikatoriai | |
Taikymo sritis | Dronas/ Apsauga/ Šlavimo mašina/ Eismo aptikimas | Vienas cilindras / dvigubas cilindras |
Emisijos apertūra | 6mm | 6mm |
Akinimosi gavimas | 17 mm (75 %) | 17 mm (75 %) |
Diapazonas (pastatai) | 0,15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Diapazono tikslumas (pastatas) | ±3cm | <400m ±1m;="">400m ±0,4% |
Diapazono dažnis | 10KHz / 50KHz / 100KHz | < 600m="" 10hz,="">600m 2HZ |
Ekrano tipas | - | OLED/LCD |
Lazerio tipas | 905nm | 905nm |
Maitinimas | 3,3 ~ 5V | 3,3 ~ 5V |
Ryšio sąsaja | Standartinis kaip TTL (kitas pagal užsakymą pagamintas) | Standartinis kaip TTL (kitas pagal užsakymą pagamintas) |
sunkumas | apie 20±1 | apie 20±10 |
vandeniui atsparus lygis | IP67 | IP67 |
Atsparumas smūgiams | 800G/ms (10 kartų/s) | 800G/ms (10 kartų/s) |

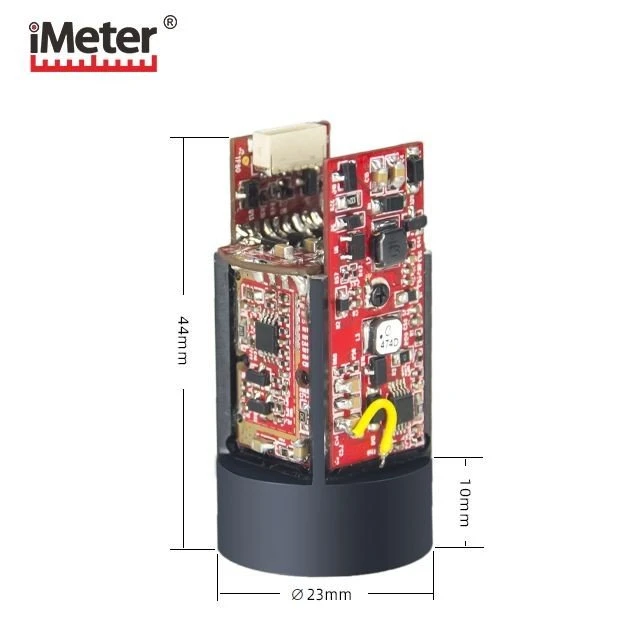

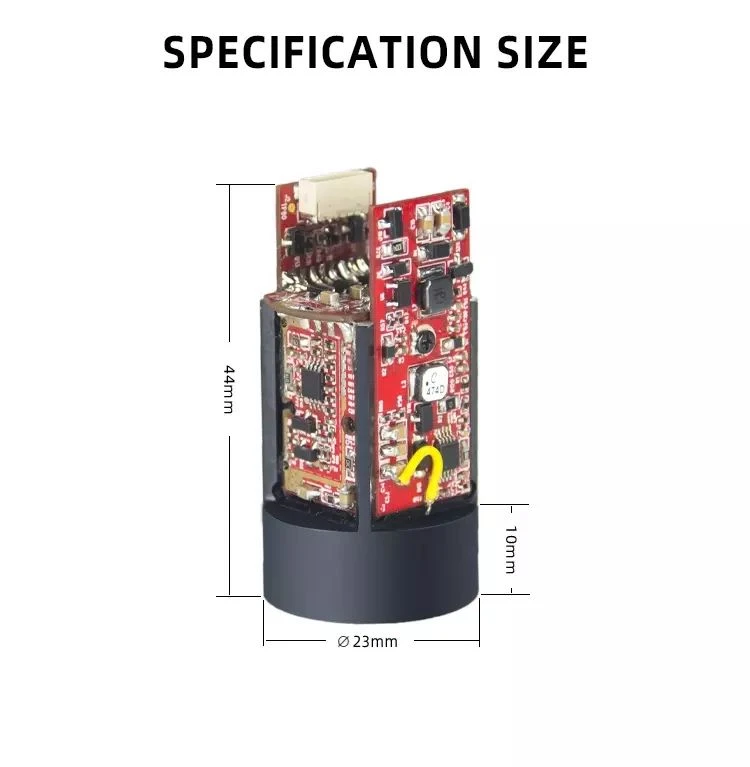

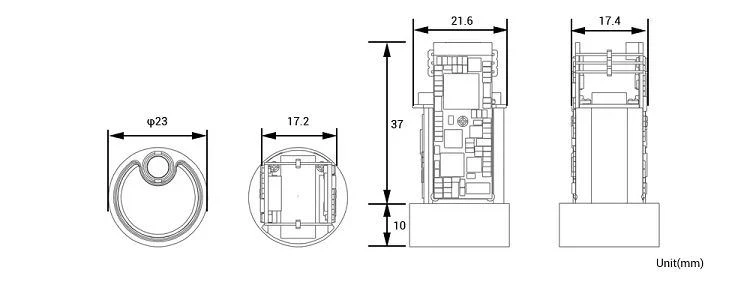

dydis | ¢23 x44mm | ¢23 x44mm |
Darbinė temperatūra | -20 °C ~ 50 ° C | -20 °C ~ 50 ° C |
Baudų rodiklis | 9600/ 115200/ 230400 (neprivaloma) | 9600/ 115200bps |
Galios atliekos | 0,8w (budėjimo režimas), 1W (matavimas) | 0,8w (budėjimo režimas), 1W (matavimas) |

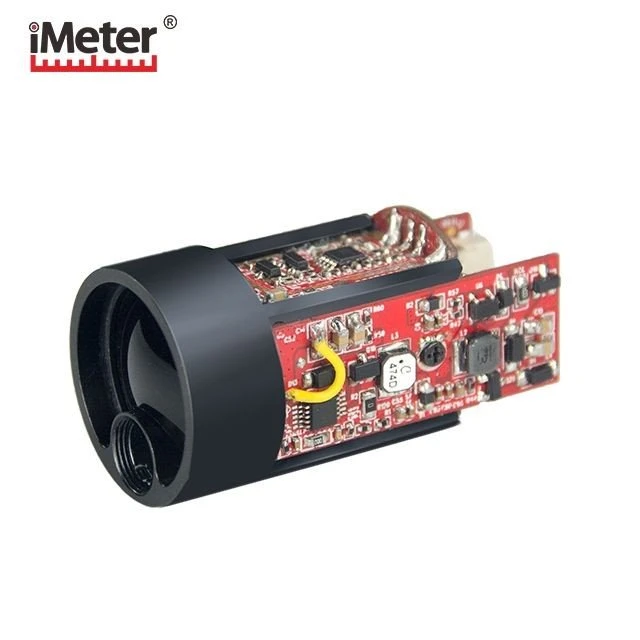

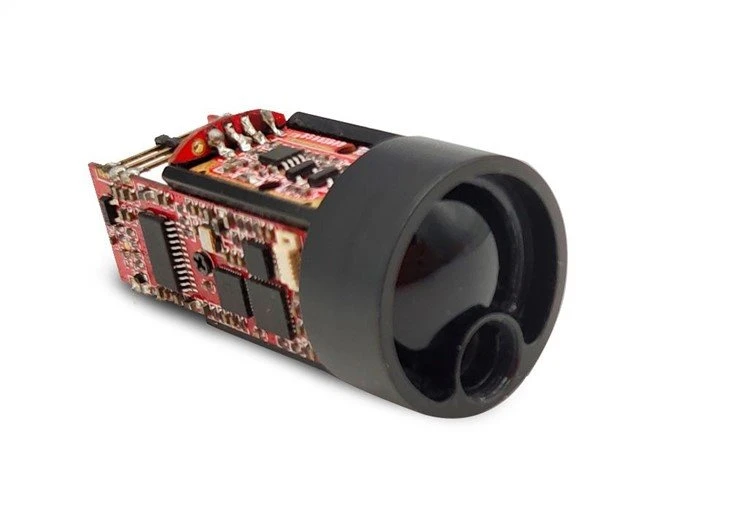

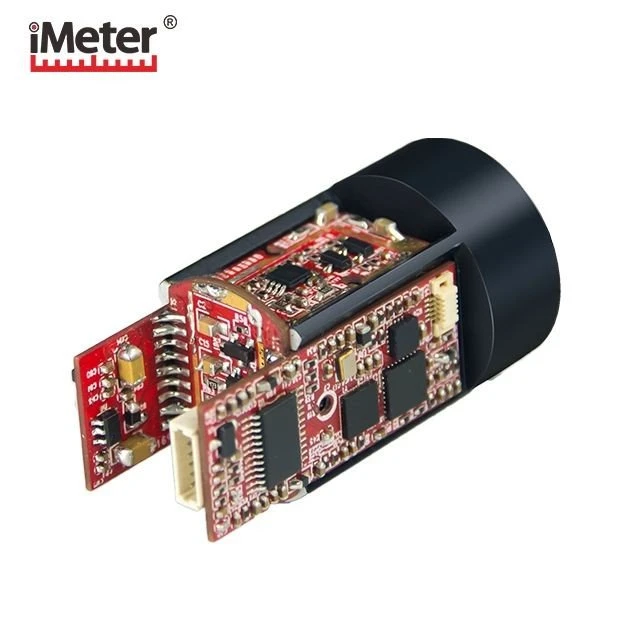

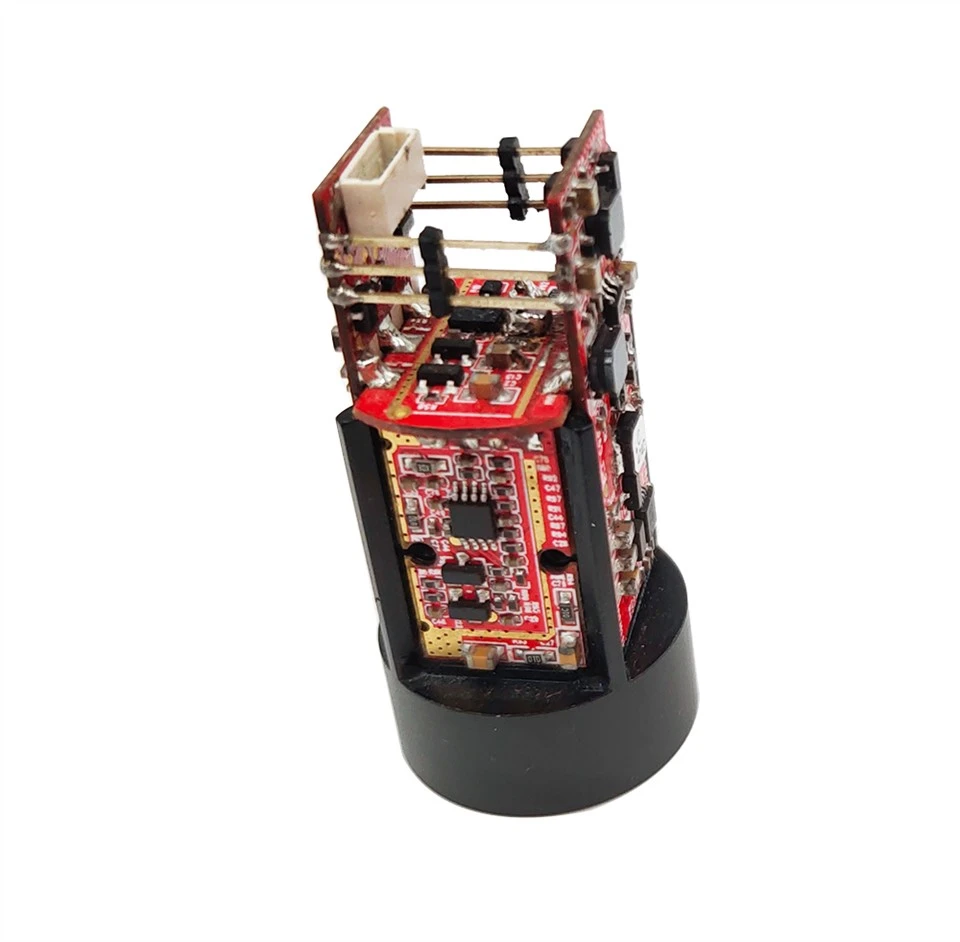

Produkto vaizdas
Veikimo žingsniai
1 žingsnis: įkiškite duomenų kabelį į lazerio diapazono jutiklio modulį ir išveskite matavimo duomenis juos maitindami;
(Pastaba: neįkiškite kištuko ir griežtai valdykite maitinimo įtampos diapazoną 3v ~ 5v);
Žingsnis 2: Įdiekite nuoseklaus prievado vedlio programinę įrangą ir per sąsają susiekite kompiuterį ar kitą valdymo įrenginį;
Žingsnis 3: Baigę programinės įrangos diegimą, atidarykite ekrano sąsają;
4 žingsnis: Derinkite ir išbandykite.
Pasirinkite serijos prievado numerį: nustatykite atitinkamą serijos prievado numerį programinėje įrangoje pagal kompiuterio serijos prievado numerį;
Baudų dažnio nustatymas: Atidarykite programinės įrangos sąsają, galite nustatyti baudų normą. Neprivalomas baudų tarifas yra 9600, 115200.......
Pastaba: Norėdami gauti išsamesnių operacijų, žiūrėkite komandų instrukcijų rinkinį.
